对于直流电压检测电路在本章中进行详细阐述。直流电压检测电路其实属于很基础的电路，原理也不难，主要是利用运算放大器的特性去实现电压的检测。只是在设计的过程中我们需要注意运算放大器芯片的特性以及所用的电阻电容参数，避免出现由于噪声影响而导致检测失误的情况出现。预告一下，下一篇文章主要是对交流电压电流检测电路进行开源分享，经过测试可实现常见频率的交流电压电流信号检测，并会在后续文章中分享代码。

直流电压检测

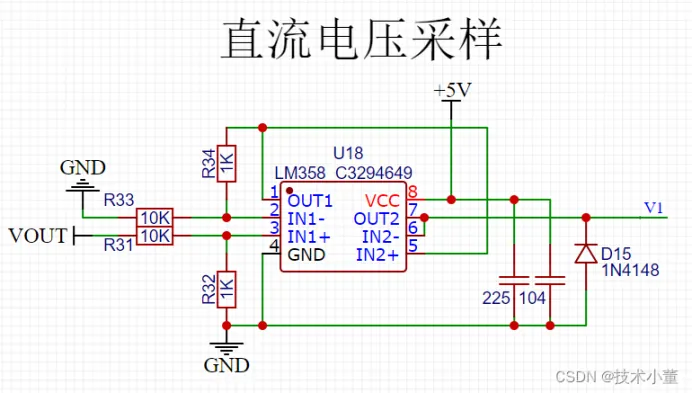

直流电压采样电路如下，通过运放实现采集电压的缩放。VOUT是我们检测到的直流电压，这个地方可以直接连接到主电路的输出电压口，假设输出电压是15V，通过R31和R32电阻分压，在运放的3号口能得到15V1/(10+1)的电压也就是15/11v。根据运放的虚短虚断，2号口电压也为15/11v。再通过R33和R34电阻分压，在运放的1号口得到15/1111/10=1.5v的电压。再通过一个电压跟随器降低电压阻抗，最终到输出电压口得到1,5V电压。因此输入15V电压，可以输出1.5V电压。这个1.5V的电压送入单片机内部进行检测，当单片机检测到1.5V以后，通过内部乘以电压系数就能够得到正确的输出电压。此处电压缩放比为10倍，通过改变R25和R24的大小，即可得到不同的缩放倍数。

图中用的是LM358芯片，实际更推荐大家用OPA2188，当然大家如果有自己的使用习惯的话，用自己的即可。

image-20250219163919549

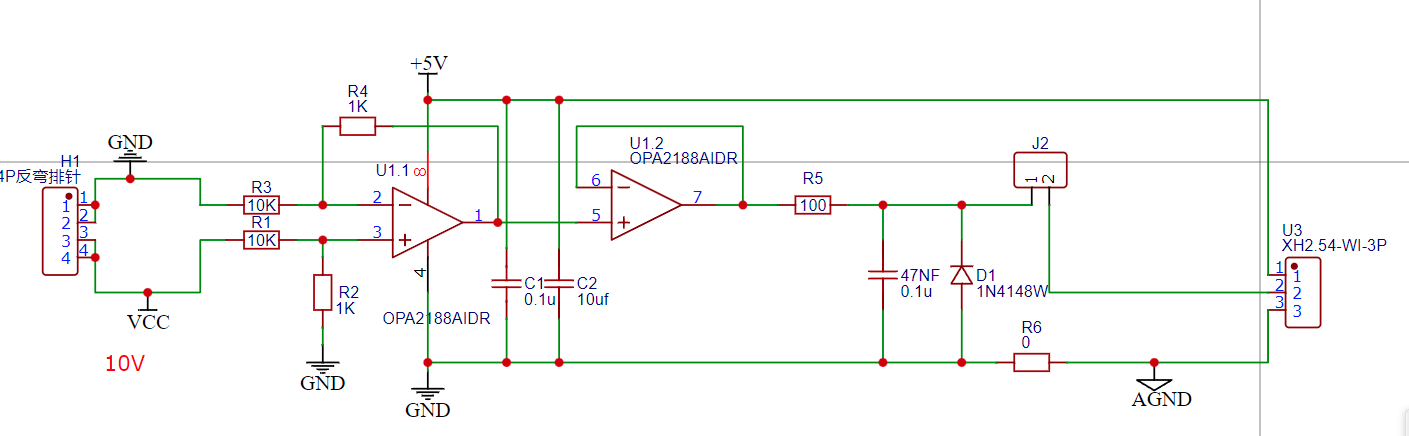

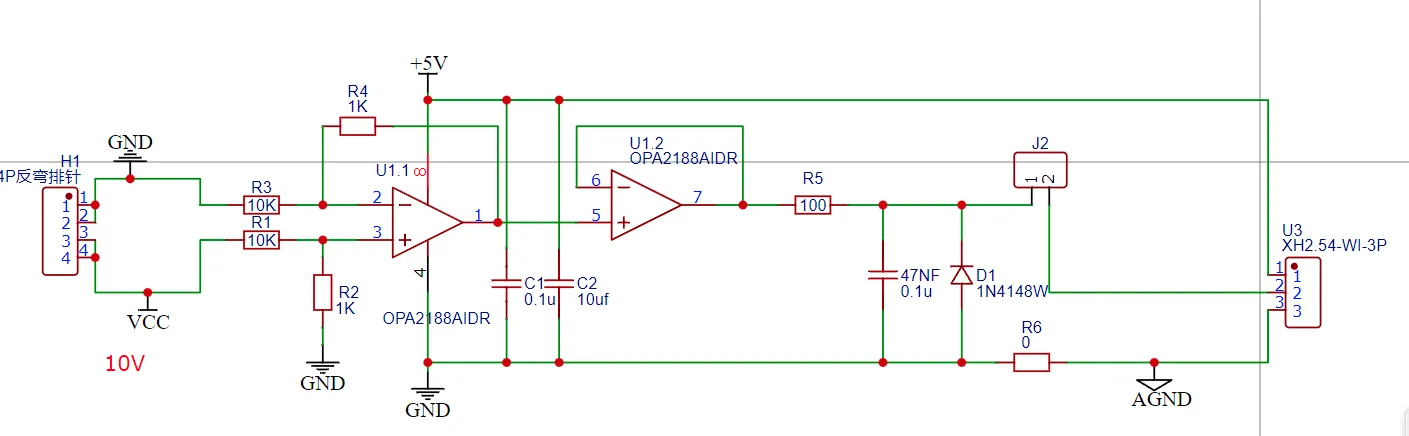

视频设计中原理图

image-20250220002650245

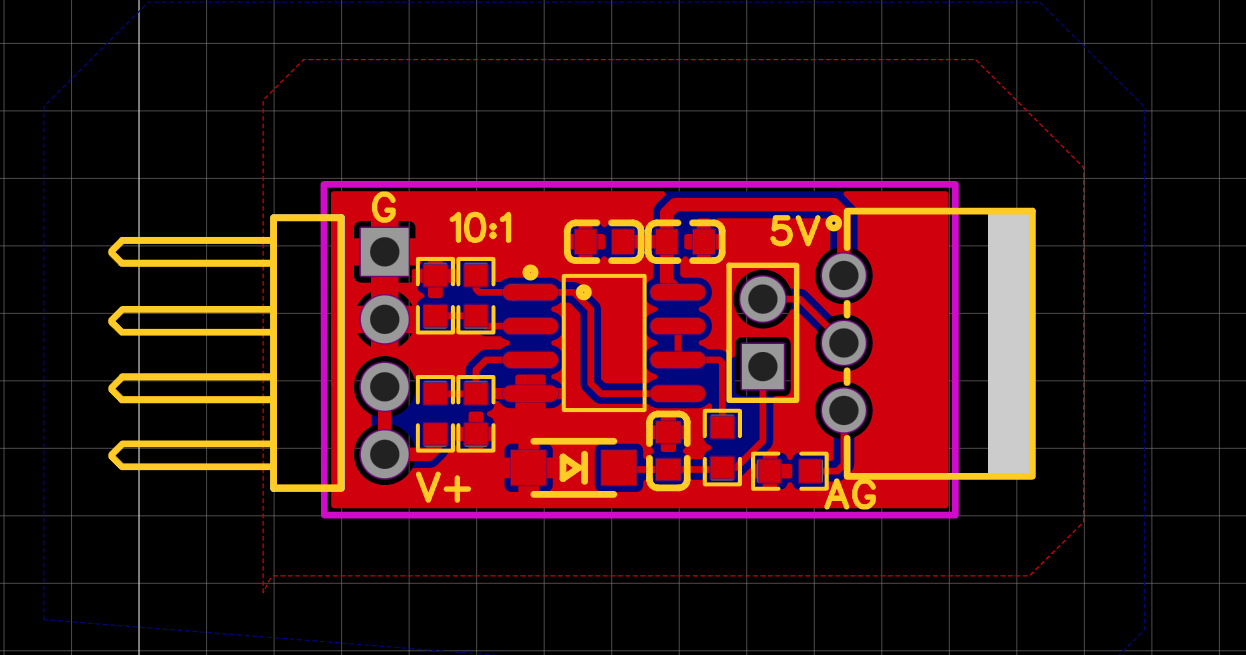

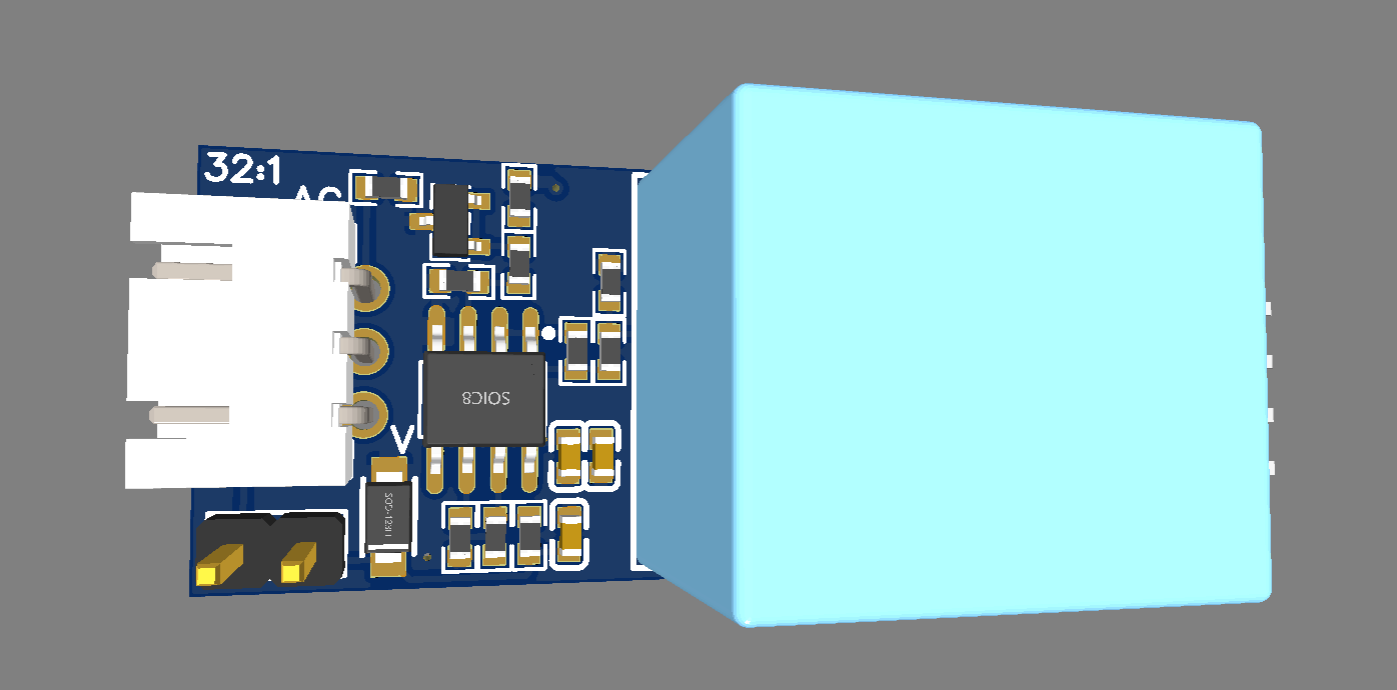

PCB

image-20250220002703009

总结

直流电压检测本质上都是通过外部电阻进行分压后再送入单片机内部进行采集，所以必须注意防噪，想要减少问题的话尽量在布局上做优化，避免采集中的失误。
